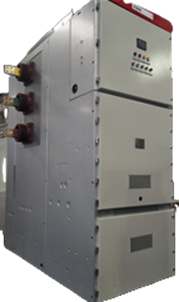

KYN28-24(Z)型金屬鎧裝封閉移開式開關柜
概述
KYN28-24(Z) 鎧裝移開式戶內交流 金 屬 封 閉 開 關設備(以下簡稱開關 柜)系額定電壓24kV、三相交流50Hz的戶內成套配電裝置。主要用于發電廠、工 礦企事業的送配電以及電力系統的二次變電所的受電、饋電及大型高壓電機的起 動控制等。特別適合于頻繁操作場所。
產品特點
u 柜體結構為全組裝式、敷鋁鋅板多重折邊工藝結構;
u 柜車采用中置式結構,所配VXB-24P系列斷路器采用手車式結構,方便互換和檢修;
u 簡單有效的五防閉鎖,防止誤操作;
u 內部隔板采用金屬隔板設計,達到LSC2B要求;
u 柜體可靠墻安裝,柜前維護,減少占地面積;電纜室空間充裕、可連接多根電纜;
u 智慧型產品具備在線監測功能,可應用于電力物聯網作為感知層設備。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
24 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150、4000 |
4 |
額定短路開斷電流 |
kA |
20、25、31.5、40 |
5 |
額定短路關合電流 |
50、63、80、100 |
6 |
額定短時耐受電流 |
20、25、31.5、40 |
7 |
額定峰值耐受電流 |
50、63、80、100 |
8 |
額定短路持續時間 |
s |
4 |
9 |
額定絕緣水平 |
1min工頻耐受電壓 |
kV |
65/79(相間、相對地/斷口) |
雷電沖擊耐受電壓 |
125/145(相間、相對地/斷口) |
10 |
外形尺寸(寬X高X深) |
mm |
800(1000)×2660×1850(2200) |
