概述

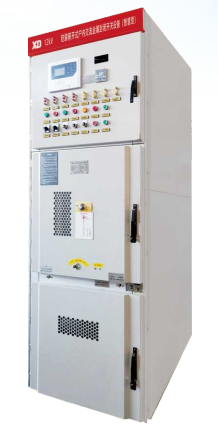

該開關柜適用于三相交流50Hz、額定電壓12kV、額定電流≤4000A，額定短路開斷電流≤40kA的電力系統,作為發電廠、變電站及工礦企業接受和分配電能、對電路進行控制、保護和監測等之用。產品符合GB/T3906、GB/T11022、DL/T 404、NB/T 42044等標準要求。
產品特點
u 觸頭在線測溫：由測溫傳感器和在線測溫裝置組成，主要功能是實時監測觸頭溫度，且可將數據上傳至后臺，實現觸頭溫度在線監測功能；
u 局放在線監測：由特高頻傳感器（UHF）和局放在線監測裝置組成，對被監測設備內部局部放電情況進行實時監測，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，為開關柜的檢修工作提供依據；
u 斷路器機械特性在線監測：由狀態感知組件和斷路器機械特性在線監測裝置組成，具備采集斷路器分合閘時間、分合閘速度、開距、超程、行程曲線、分合閘線圈電流曲線、電機電流曲線等實時數據功能；
u 弧光保護：由光纖傳感器和弧光保護裝置組成，可實現開關柜母線及電纜室弧光故障綜合快速保護；
u 電動底盤車：由電動底盤車控制器和底盤車組成，可遠方/就地操作；
u 電動接地開關：由電動接地開關控制器和接地刀組成，可遠方/就地分合接地開關；
u 視頻監測裝置：由視頻雙確認攝像頭和視頻雙確認后臺組成，主要功能是對斷路器位置和接地開關位置雙確認；
u 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150、4000 |
4 |
斷路器額定短路開斷電流 |
kA |
20、25、31.5、40 |
5 |
額定短路關合電流 |
kA |
50、63、80、100 |
6 |
額定短時耐受電流 |
kA |
20、25、31.5、40 |
7 |
額定峰值耐受電流 |
kA |
50、63、80、100 |
8 |
額定短路持續時間 |
s |
4 |
9 |
內部故障電流/持續時間 |
kA/s |
31.5/0.5 |
10 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
相對地/相間 |
kV |
42 |
斷口間 |
48 |
雷電沖擊耐受電壓 |
相對地/相間 |
kV |
75 |
斷口間 |
85 |
11 |
外形尺寸（寬X高X深） |
mm |
800（1000）x2360x1500（1800） |
