概述

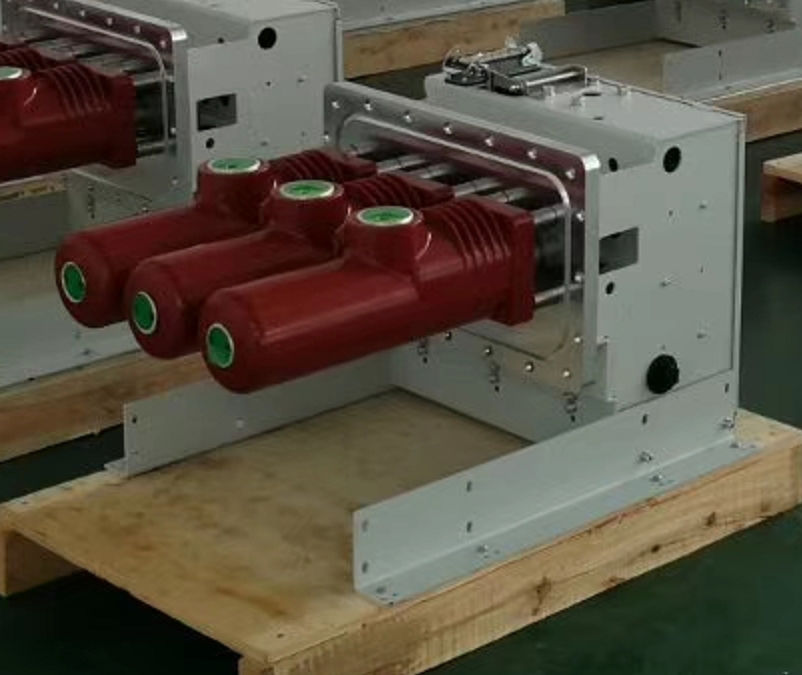

該斷路器是三相交流50Hz, 額定電壓12kV的戶內高壓配電裝置,配裝于XGN46-12(Z)/T1250-31.5(25)型箱式氣體絕緣金屬封閉開關設備,可供工礦企業、發電廠及變電站作電氣設施的控制和保護之用。
產品特點
u 前后布置、固封極柱式結構。
u 配合氣箱密封性能好。
u 機械壽命、電壽命長。
u 絕緣性能強，可在SF6氣體和環保氣體等工況下可靠運行。
主要技術參數
序號 |
項目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
1250-3150 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空斷口 |
85 |
6 |
額定短時耐受電流（4s） |
kA |
25-40 |
7 |
額定峰值耐受電流 |
kA |
63-100 |
8 |
額定短路開斷電流 |
kA |
25-40 |
