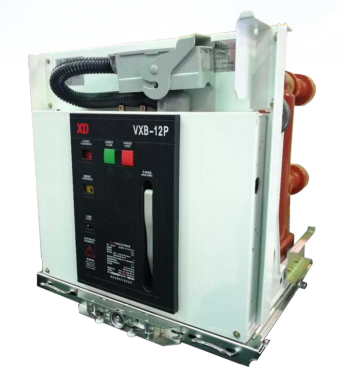

概述
該系列斷路器適用于三相交流50Hz、額定電壓12kV及以下的配電系統, 作為工礦企業、發電廠及智能變電站電能的接收、控制、分配和保護之用，符合GB/T 1984、DL/T 403等標準要求。
產品特點
u 采用全新型積木式結構，優異的傳動設計：機構凸輪直接驅動主軸，傳動環節少，傳動效率及可靠性高；
u 電機模塊更換方便；
u 產品環境耐受性強，適合多種不同的環境使用；
u 具備無線測溫功能；
u 具備在線監測功能：監測分、合閘線圈、儲能電機、底盤車電機、接地刀電機電流，動作時間及分、合閘線圈電流波形；監測機械特性；可實現智能控制；
u 具有可視化操作的人機界面；
u 滿足IEC61850通訊規約；
u 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630～4000 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流（4s） |
kA |
20～40 |
7 |
額定峰值耐受電流 |
kA |
50～100 |
8 |
額定短路開斷電流 |
kA |
20～40 |
9 |
額定短路關合電流（峰值） |
kA |
50～100 |
10 |
額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
異相接地故障條件下的短路開斷電流 |
kA |
17.4-34.8 |
12 |
出線端短路故障試驗方式5直流分量百分?jǐn)?shù) |
|
52% |
13 |
機械壽命 |
次 |
30000/10000(2000A-31.5kA及以上) |
14 |
額定短路開斷電流開斷次數 |
次 |
50/30（40kA） |
15 |
額定電纜充電開斷電流 |
A |
25 |
16 |
局部放電（1.1Ur） |
pC |
≤10 |
