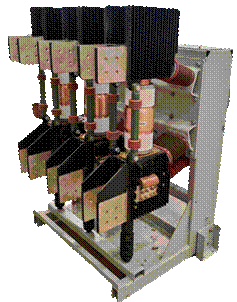

VXB-15系列戶內高壓交流發電機斷路器
概述
VXB-15系列戶內高壓交流發電機斷路器用于發電機的控制和保護，可簡化廠用電切換程序為機組的調試和維護提供便利,提高設備的保護能力和系統的穩定性。安裝發電機專用斷路器是保護發電機和變壓器最有效、最經濟的措施,適用于火電廠、水電核電站、抽水蓄能等新電廠以及老電廠的改造，也可用作大型變電站及高負荷用電工礦企業的控制和保護開關。符合GB/T 14824、GB/T 1984等標準要求。
產品特點
u 產品性能具有體積小、絕緣強度高、無污染、無爆炸危險等優點。
u 產品機械壽命、電氣壽命高。
u 該斷路器具有開斷能力高、性能穩定等優點。
u 機構與斷路器一體化設計，采用專用彈簧操作機構，設計合理，可靠性高。
u 斷路器可方便配裝于KYN28等手車式開關柜中。
u 產品在設計制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
參 數 名 稱 |
單 位 |
數值 |
1 |
額定電壓 |
kV |
15 |
2 |
額定電流 |
A |
4000 |
5000 |
6300 |
3 |
額定頻率 |
Hz |
50 |
4 |
額定短路開斷電流 |
kA |
50 |
80 |
5 |
額定短路關合電流 |
137 |
220 |
6 |
額定峰值耐受電流 |
137 |
220 |
7 |
額定短時耐受電流 |
50 |
80 |
8 |
額定短路持續時間 |
s |
4 |
9 |
額定操作順序 |
CO-30min-CO |
10 |
出線端短路故障試驗方式5直流分量百分?jǐn)?shù) |
% |
75 |
11 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
對地和極間 |
kV |
54 |
斷口間 |
59 |
雷電沖擊耐受電壓 |
對地和極間 |
kV |
100 |
斷口間 |
102 |
12 |
開斷時間 |
ms |
≤80 |
13 |
機械壽命 |
次 |
10000 |
14 |
額定短路開斷電流開斷次數 |
8 |
15 |
額定負荷電流開合次數 |
50 |
16 |
OP1 |
kA |
40（直流分量＜20%） |
17 |
OP2 |
kA |
40（直流分量75%） |
