概述

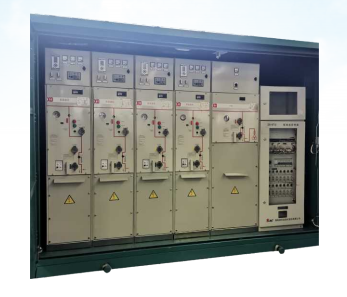

一、二次融合環網柜主要應用于國網、南網12kV配網領域，如市政供電網絡、公園、小區等終端用戶。
產品特點
◆ 該產品由環進環出單元、饋線單元、母線設備（ＰＴ）單元、集中式ＤＴＵ單元組成；
◆ ＤＴＵ柜集成線損采集功能，具備分支／分界的相間故障檢測與跳閘、接地故障檢測功能；?
◆ ＤＴＵ實現環進環出的零序電流、零序電壓快速錄波，實現單相接地檢測功能；
◆ 實現一二次設備接口標準化和成套化；
◆ 實現裝置級互換、工廠化維修、即插即用及自動化檢測；
◆ 解決了成套設備絕緣配合、電磁兼容、壽命匹配等問題;
◆ 符合國網同類產品相關要求；
◆ 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
名稱 |
單位 |
參數 |
負荷開關單元 |
組合電器單元 |
真空斷路器單元 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
主母線額定電流 |
A |
630 |
額定電流 |
A |
630 |
125 |
630 |
4 |
額定絕緣水平(零表壓下) |
1min工頻耐壓 |
相對地、相間 |
kV |
42 |
真空斷口、隔離斷口 |
kV |
48 |
雷電沖擊耐受電壓 |
相對地、相間 |
kV |
75 |
真空斷口、隔離斷口 |
kV |
85 |
1min工頻耐受電壓(輔助/控制回路) |
kV |
2 |
5 |
額定短路開斷電流 |
kA/次 |
/ |
31.5 |
20/30 |
6 |
額定轉移電流 |
A |
/ |
1700 |
/ |
7 |
額定短時耐受電流（有效值） |
主回路、接地開關4s |
kA |
20 |
/ |
20 |
接地連接回路2 s |
|
17.4 |
17.4 |
8 |
額定峰值耐受電流 |
主回路接地開關 |
kA |
50 |
/ |
50 |
接地連接回路 |
|
43.5 |
43.5 |
9 |
額定短路關合電流（峰值） |
kA |
50 |
80 |
50 |
10 |
負荷開關額定有功負載開斷電流 |
A |
630 |
/ |
/ |
11 |
負荷開關額定閉環開斷電流 |
A |
630 |
/ |
/ |
12 |
負荷開關5%額定有功負載開斷電流 |
A |
31.5 |
/ |
/ |
13 |
額定電纜充電開斷電流 |
A |
40 |
/ |
10 |
14 |
負荷開關額定有功負載開斷次數 |
次 |
100 |
/ |
/ |
15 |
接地故障條件下線路和電纜充電電流開斷 |
A/次 |
20/10 |
/ |
/ |
16 |
接地故障電流開斷 |
A/次 |
5/10 |
/ |
/ |
17 |
額定單個/背對背電容器組開斷電流 |
A |
/ |
/ |
400 |
18 |
額定電容器組關合涌流 |
kA |
/ |
/ |
20 |
19 |
SF6氣體額定壓力 （20℃相對壓力值） |
設計水平及額定充入水平 |
MPa |
0.04 |
最低功能水平 |
MPa |
0.02 |
20 |
機械壽命 |
負荷開關/接地開關 |
次 |
5000/3000 |
5000/3000 |
/ |
斷路器/隔離開關/接地開關 |
次 |
/ |
/ |
10000/5000/3000 |
21 |
防護等級 |
密封箱體 |
IP67 |
開關設備外殼 |
IP41 |
22 |
年漏氣率 |
≤0.05% |
|
|
|
|
|
|
|
|
|
|
|
|
