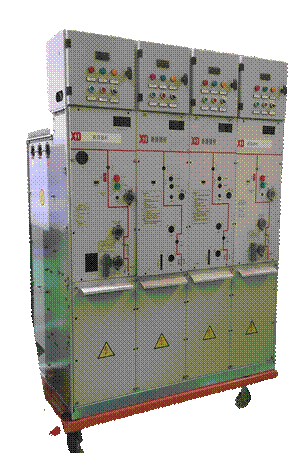

XGN86-12箱式氣體絕緣金屬封閉開關設備（充氣環網柜）
概述
該開關柜采用金屬封閉固定式結構，真空斷路器/三工位負荷開關布置在密封的不銹鋼氣室內，配置相應的智能檢測單元，開關柜為三相交流50Hz，額定電壓12kV的戶內高壓配電裝置，可用于工廠、樓宇、城市軌道交通及地鐵等二次配電系統。
產品特點
u 激光焊接不銹鋼充氣箱體，經氦檢漏裝置檢測，密封性好；
u 滿足海拔2000米及以下地區；
u 電流等級達到630A/25kA；
u 柜間采用插接式固體絕緣母線聯結器，并柜及擴展方便；
u 內錐式電纜插件，安裝簡捷，快速；
u 具有負荷開關、組合電器和斷路器方案；
u 具有氣體密度在線監測功能，可在線監測充氣單元?dú)鈮籂顟B(tài)；
u 具有電纜頭溫度在線監測功能，直接監測最易發熱的一次電纜頭接觸部位的溫度；
u 產品外形尺寸（寬×深×高mm）：375×750×1950（負荷開關）；420×750×1950（斷路器、組合電氣）； 600×750×1950（PT柜）。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
負荷開關 |
組合電器 |
斷路器 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630 |
100 |
630 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
隔離斷口 |
48 |
5 |
雷電沖擊耐受 電壓 |
對地、相間 |
kV |
75 |
隔離斷口 |
85 |
6 |
額定短時電流 （有效值） |
主回路 4s |
kA |
25 |
接地開關 2s |
接地連接回路 2s |
kA |
21.8 |
7 |
額定峰值耐受電流(峰值） |
主回路 |
kA |
63 |
接地開關 |
接地連接回路 |
kA |
54.8 |
8 |
額定短路關合 電流(峰值) |
主開關開關 |
kA |
63 |
80 |
63 |
接地開關 |
63 |
9 |
負荷開關額定有功負載開斷電流 |
A |
630 |
/ |
/ |
10 |
負荷開關額定閉環開斷電流 |
A |
630 |
/ |
/ |
11 |
負荷開關5%額定有功負載開斷電 流 |
A |
31.5 |
/ |
/ |
12 |
額定電纜充電開斷電流 |
A |
10 |
/ |
25 |
13 |
組合電器額定短路開斷電流 |
kA |
/ |
31.5 |
/ |
14 |
組合電器額定短路關合電流 |
kA |
/ |
80 |
/ |
15 |
機械壽命 |
主開關 |
次 |
5000（負荷開關） |
10000（斷路器） 5000（隔離開關） |
接地開關 |
次 |
3000 |
16 |
SF6氣體額定壓力（20℃、表壓） |
MPa |
0.04 |
17 |
SF6氣體水分含量（V/V） |
ppm |
≤250 |
18 |
SF6氣體漏氣率 |
每年 |
≤0.05% |
|
|
|
|
|
|
|
|
