概述

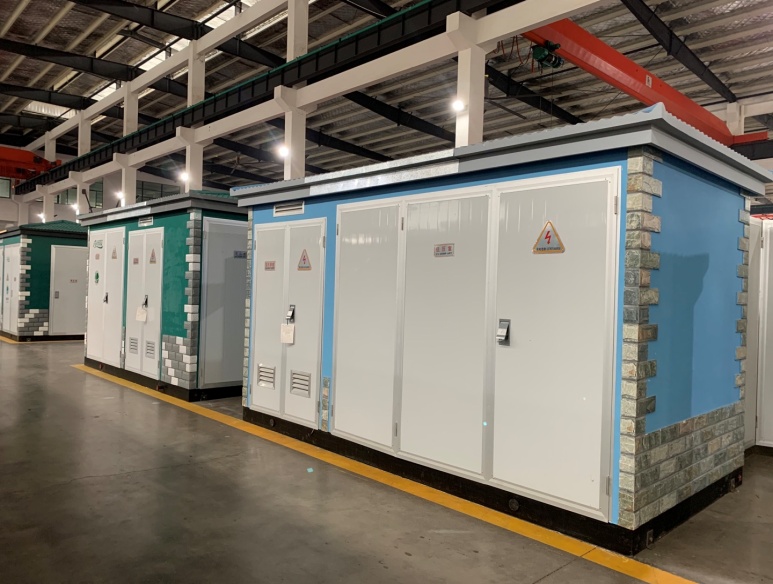

箱式變電站（以下簡稱箱變）是當今配電系統最經濟、方便、有效的一種新型配電裝置。 它是將高壓開關柜、變壓器、低壓開關柜組合成一體,并在制造廠內完成裝配的可移動式變電站裝置。
產品特點
u 將高壓開關柜、變壓器、低壓開關柜組合成一體,并在制造廠內完成裝配的可移動式變電站裝置;
u 它具有組合靈活，便于運輸、遷移、安裝方便，施工周期短;
u 占地面積小，建設周期短，安全可靠性高，外形美觀；
u 運行費用低、無污染、免維護。
性能描述
箱式變的外殼由底座、框架和壁板、頂蓋組成，底座由槽鋼焊接而成，箱體可采用高強特種水泥、鋼筋及進口玻纖并按照嚴格比例制成景觀式，也可采用不銹鋼板、普通鋼板、復合板拼裝而成，門采用復合板外加包邊鋁型材，景觀式箱變的箱體外裝飾為瓷磚、木材或涂料。箱變分為高壓室、變壓器室、低壓室三個部分，一般按“目”字形排布，也可以按照用戶特殊要求及箱變內設備數量排列成“品”字形；箱變所有門向外開啟，開啟角度大于90°，并設有定位裝置，門有密封措施，并裝有把手，配鋁合金鎖盒及掛鎖。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12~40.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150、4000 |
4 |
額定電容 |
C |
400KVA~2500KVA |
5 |
防護等級 |
\ |
IP43 |
